雷達物位計在污水處理廠的應用越來越廣泛。
它不怕水霧、不懼泡沫、不受結露影響，能穩定應對污水廠各種復雜工況。
那么在污水廠里，雷達物位計到底用在哪些環節？每個環節又要注意什么？
01 核心優勢：為什么污水廠逐步替代超聲波，首選雷達物位計？
污水廠液位測量主要分為超聲波與雷達兩種方式，二者最大差距在于復雜工況適配能力。超聲波依靠聲波測量，抗干擾性差，遇到廠區常見的水霧、泡沫、探頭結露場景，信號易衰減、中斷，會造成數據跳變、失真，影響污水系統自動化運行。
雷達物位計采用電磁波測量，不受溫度、水汽、泡沫、結露影響，測量穩定精準，適配污水廠各類惡劣復雜工況。
當然超聲波并非無用，在無腐蝕、少水霧、泡沫少的簡單開放工況下，其低成本優勢可滿足基礎測量需求。但污水廠多數復雜場景中，雷達物位計的可靠性和實用性更強，是更優選。
02 場景一：進水口 / 提升泵站
工況特點

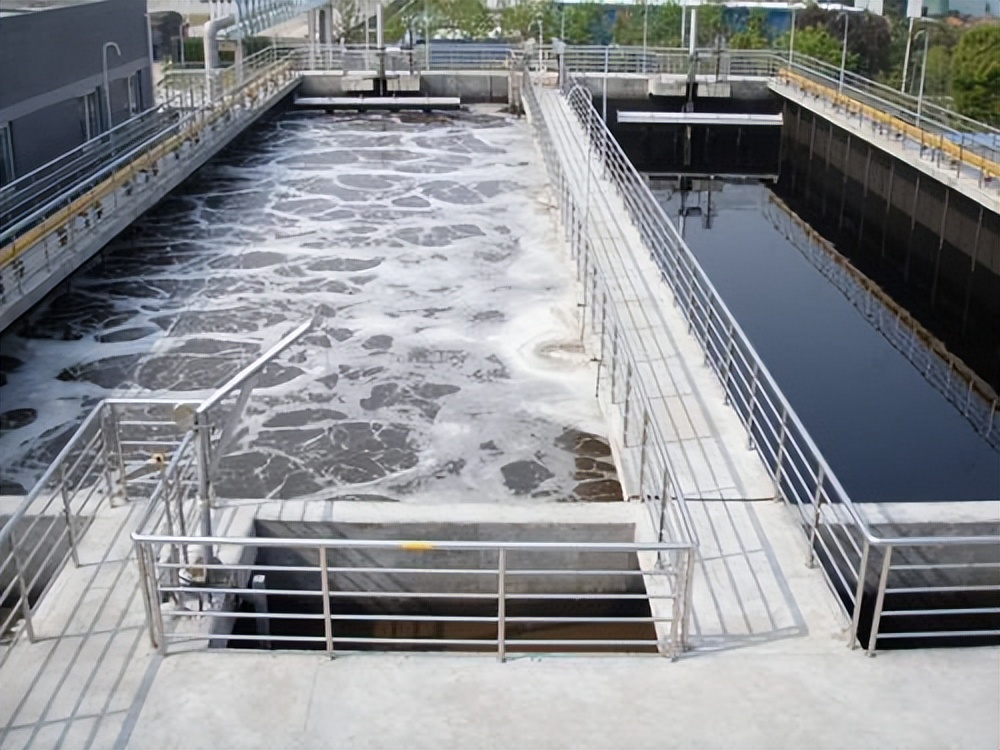

進水口與提升泵站是污水處理的第一道工序，現場水位波動速度快，水體攪動頻繁，水面常年伴隨大量泡沫，作業區域易產生水霧，工況動態變化大。
測量難點
泡沫會直接衰減、遮擋信號，造成信號丟失、液位數據頻繁跳變。數據失真會直接干擾泵站自動化控制系統，出現水泵啟停邏輯錯亂的問題，引發該啟泵不啟動、該停泵不停機的故障，輕則導致水泵空轉損耗設備，重則造成池水冒罐、污水溢出等生產事故。
雷達應用方案
雷達物位計發射的電磁波具備超強穿透性可最大程度減少泡沫干擾，且設備波束聚焦性能優異，能夠精準鎖定水面真實液位，不大受周邊水霧、水體波動、泡沫干擾，持續輸出穩定數據。
應用效果
保障泵站水泵啟停邏輯精準可控，徹底杜絕水泵空轉、池水冒罐等問題，穩定提升泵站自動化運行效率，降低設備損耗與運維風險。
配圖建議：提升泵站現場實拍圖，標注箭頭指向池頂雷達物位計安裝位置
03 場景二：調節池 / 事故池
工況特點
調節池、事故池普遍池體深度大，最大深度可達十幾米，日常液位升降幅度大、變化無規律。同時池內、池頂溫差較為明顯，極易導致測量探頭表面結露，形成水珠附著。
測量難點
結露是污水廠儀表高頻故障誘因，超聲波探頭遇水珠會直接失效、測量失靈，需頻繁人工清理，大幅增加運維成本與故障概率。
雷達應用方案
針對性選用帶抗冷凝專屬設計的雷達天線，即便探頭、天線表面附著水珠，也不會影響電磁波信號傳輸，可正常穩定完成液位測量。
應用效果
很大程度的解決了因結露導致的測量失效問題，無需頻繁人工清理探頭，大幅降低設備維護工作量與運維成本，實現設備長期免維護穩定運行。
04 場景三：加藥間 / 藥劑儲罐
工況特點
介質為鹽酸、次氯酸鈉、PAC、PAM等，腐蝕性強。儲罐多為PE材質，信號反射弱。
測量難點
腐蝕環境對儀表材質要求高；PE罐反射信號弱，普通雷達可能測不準。
雷達方案
應用效果
耐腐蝕、不丟波，加藥庫存管理準確可靠。
05 場景四：污泥儲池 / 濃縮池
工況特點
污泥儲池、濃縮池內介質為污泥，介電常數較低，液面凹凸不平整，表面容易堆積浮渣，工況環境復雜，測量難度較高。
測量難點
低介電常數的污泥介質信號反射強度弱，普通測量設備容易出現數據偏差；同時污泥池存在污泥層與澄清層兩層界面，常規設備無法區分雙層界面，難以精準把控排泥工況。
雷達應用方案
僅需基礎污泥液位測量時，選用非接觸式80GHz高頻雷達物位計即可滿足需求；若需要同時監測泥位與上層澄清層界面，精準掌握分層數據，可選用導波雷達物位計，依靠單根探桿即可實現雙層界面同步測量。
應用效果
精準反饋污泥液位、分層界面數據，讓污泥濃縮、排泥作業有數據支撐，排泥操作更精準，有效優化污泥處理工序節奏，提升污水處理整體效率。
06 場景五：出水明渠 / 巴歇爾槽
工況特點
出水明渠、巴歇爾槽是污水廠末端關鍵環保監測點位，工況穩定、干擾少，但外排數據需上傳環保平臺，對測量精度和穩定性要求嚴苛。
測量難點
傳統方案需液位計搭配流量積算儀配套使用，設備繁雜、布線繁瑣、故障概率高。且傳統設備易受干擾，液位數據波動會造成流量計算偏差，存在環保數據不合規風險。
雷達應用方案
采用常規非接觸式雷達物位計采集精準液位數據，搭配通用流量積算儀，錄入渠道、巴歇爾槽參數后，即可自動換算出瞬時與累積流量，適配各類通用雷達設備，無需定制改造。
應用效果
雷達測量穩定無數據跳變，搭配積算儀可精準統計出水流量。整套系統運維簡單、運行可靠，數據精準合規，可滿足環保常態化上報要求，保障廠區出水監測達標。
07 污水廠雷達物位計核心選型3條準則
結合污水廠各類工況差異，雷達物位計選型無需盲目跟風，遵循三條核心準則即可適配絕大多數場景：
1. 通用工況首選80GHz高頻雷達：80GHz高頻雷達波束更纖細、信號穿透性更強、測量盲區更小，抗干擾性能優異，可全面適配污水廠進水、調節、出水等絕大多數通用工況，通用性極強。
2. 腐蝕工況重點核查天線材質：普通清水池、無腐蝕池體，選用常規不銹鋼、PTFE材質天線即可；涉及酸堿藥劑、強腐蝕介質的加藥間、儲罐等場景，必須選用PVDF或全PTFE涂層防腐天線，保障設備耐用性。
3. 分層界面測量優選導波雷達：針對污泥池等需要同時監測液位、介質分層界面的場景，接觸式導波雷達測量更穩定、數據更精準，優于非接觸式雷達設備。
結語
目前，雷達物位計在污水處理廠的應用技術已十分成熟，覆蓋進水、處理、加藥、污泥處置、出水全流程。針對性解決了傳統儀表結露失靈、泡沫干擾、腐蝕損壞、數據跳變、運維繁瑣等行業痛點，成為污水廠智能化、穩定化運行的核心儀表。
